形状と資材カスタマイズ

投稿:2012年02月07日|更新:2018年04月12日

チャックパックFPP

  • 形状(向き・ケースサイズ・コーナー)
  • 資材カラー(チャック・スラス・生地)

カスタマイズ内容をご説明!

1.形状のカスタマイズ

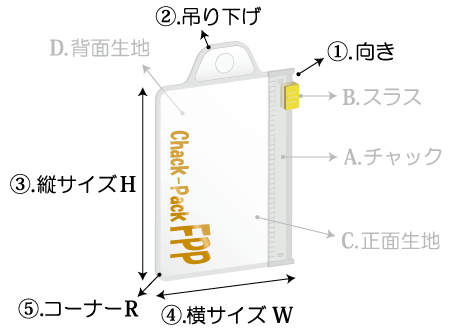

下図で示す①向き②吊り下げ③縦サイズ④横サイズ⑤コーナーによって形状が決まります。

チャックパックFPPを構成する形状

①.向き

向きとは、スラスの向きのことを意味し、チャックを閉じた状態でチャックが右側にあるようにケースを置いたとき(下図参照)、スラス位置が上にある場合を「上止め」・下にある場合を「下止め」と呼びます。

スラスの向き

選べる向き

上止め / 下止め が選べます。

※一般的には「上止め」です(基本的に右利きの方が開け易い方向です)。
「下止め」がある理由は、”吊り下げた時スラスが下にして欲しい”とご要望がたまにございますので、選択できるようにしております。

②.吊り下げ

商品陳列には最適!

チャックパックFPPの使用例写真です。内容物をケースに入れて商品陳列棚に吊り下げることができます!

吊り下げイメージ写真

※内容物(台紙やペン)は、非売品です

ケースの大きさが違っていても、吊り下げ部分は同じ!
吊り下げ比較写真

吊り下げ部寸法

吊り下げ部寸法

※吊り下げ部は、ケース横サイズの中央に位置します。


※吊り下げ部の詳細寸法については「吊り下げ部寸法図」をお読みください。

③.縦サイズ

縦サイズとは、下図に示すように吊り下げ部を含まない溶着部を含むケース上端から下端までの大きさを表します。(※灰色は溶着部:2mm)

縦サイズ

選べる縦サイズ

95 / 100 /
105 / 110 / 115 / 120 / 125 / 130 / 135 / 140 / 145 / 150 /
155 / 160 / 165 / 170 / 175 / 180 / 185 / 190 / 195 / 200 /
205 / 210 / 215 / 220 / 225 / 230 / 235 / 240 / 245 / 250 /
260 / 270 / 280 / 290 / 300 / 310 / 320 / 330 / 335 (単位:mm)

※A4サイズ:横335、B5サイズ:横290、A5サイズ:横240をお選びください。

ケース縦サイズに吊り下げ部寸法は含みません!
溶着部とスラスとスラス止めを含めて約20mm程度、ケース開口部が小さくなることを考慮してサイズを選定ください。

④.横サイズ

横サイズとは、下図に示すように溶着部を含むケース左端からチャックの右端までの大きさを表します。(※灰色は溶着部:2mm)

横サイズ

選べる横サイズ

70 / 80 / 90 / 100 / 110 / 120 / 130 / 140 /
150 / 160 / 170 / 180 / 190 / 200 / 210 / 220 /
230 / 240 / 250(単位:mm)

チャック右端から内容物右端までの長さH'(下図参照)をゆったり見て下さい。
H'の推奨サイズは、20mm~25mm以上です。
また、内容物に厚みがある場合は、下図Lも考慮してサイズを選定下さい。
長さH'

⑤.コーナー

コーナーとは、下図に示すようにケースの左端の角を表します。(※灰色は溶着部:2mm)

コーナー

選べるコーナーサイズ

5mm / 10mmです。

※R=5は、比較的小さいケースサイズのや内容物が四角形の場合に選択されることが多いです。

※R=10は、比較的大きいケースサイズの場合やケースイメージに丸みを持たせたい場合に多いです。

※R=5・10mmのどちらを選んでもケース単価は同じです。


※ケースサイズには許容範囲を設けております。許容範囲については「寸法と許容範囲」をお読みください。

2.資材のカスタマイズ内容

下図に示すA.チャックB.スラスC.正面生地D.背面生地によって、ケースのカラーと風合い(生地の厚み)が決まります。

チャックパックFPPを構成する資材

A.チャック

選べるチャックカラー

透明・白・青・赤・黒・黄・緑の7色から選べます。

ポリオレフィンチャックカラー
チャックカラーはどの色を選んでもケース単価は同じです(日本製)。

※チャック形状:EVA-TE(塩化ビニール製チャックとは少し形状が異なります。)
※注意:資材単体での販売はいたしておりません。
※注意:上記画像は、パソコンでの閲覧という特性上、実際の色目と多少異なります。

B.スラス

選べるスラスカラー

白・青・赤・黒・黄・緑の6色から選べます。

ポリオレフィン用スラスカラー
スラスカラーはどの色を選んでもケース単価は同じです(日本製)。

※スラスの素材は、ポリエステル製
※注意:資材単体での販売はいたしておりません。
※注意:上記画像は、パソコンでの閲覧という特性上、実際の色目と多少異なります。

CD.正面・背面生地

ケースをチャックを閉じた状態で下図のように置いたとき、前にある生地が正面生地、後ろにある生地が背面生地となります。

チャックパックFPP 構成する資材

正面生地・背面生地は、下記の選択内容が選べます。

チャックパックFPP 選択可能生地

C.D.-1.選べる生地の厚み

0.15mm厚と0.2mm厚が選べます。

生地の厚みによって、ケースの風合いが決まります。
厚みが増すほどしっかりしたケースに感じ、高級感が出ます。

生地厚み測定

生地厚み測定

  • 高級感のあるケースをご希望なら0.2mm厚!
  • ケース価格を安くしたいなら0.15mm厚!

※ポリオレフィンは、標準在庫ではありませんので納期が必要になります。

C.D.-2.選べる透明と半透明(梨地)!

透明生地と半透明生地(梨地生地:なしじきじ)が選べます。

ポリオレフィン

ポリオレフィン 透明生地写真

透明生地写真

ポリオレフィン 梨地生地写真

梨地生地写真

透明生地とは、言葉通り透明で内容物が良く見えます。

梨地生地とは、すりガラスのようなイメージの半透明(透明生地に梨の柄が入った生地)です。内容物がうっすら見えますよ♪

正面・背面生地どちらも0.15mm厚・透明・色無しがお勧め!

お勧めカスタマイズ

当店お勧めカスタマイズ

ポリオレフィン生地は標準在庫品ではないので、原反1本の取り合わせが安くなります。
また、塩ビのように透明生地どうしのべとつきはありませんので、中身の見える透明がお勧めです。
生地価格も0.15㎜の色無しが一番安いです!

【 ポリオレフィンに関する注意事項 】

ポリオレフィン素材は傷が付きやすい

ポリオレフィン生地は、塩化ビニールに比べ傷付き易い性質を有しておりますので、小さな傷が付くことがございます。
小さな傷等で返品はできませんので、予めご了承の上ご注文お願いいたします。
また、納品後の商品の取り扱いにはご注意下さい。(詳しくは、商品品質規約をお読み下さい。)

カラー透明生地 廃盤のお知らせ

生地メーカーが標準在庫での販売を中止しました。
2018年4月よりカラー生地はカスタマイズできなくなっております。


※注意:上記カラーは、メーカー都合により、廃盤になることもございます。
※注意:資材単体での販売はいたしておりません。
※注意:上記画像は、パソコンでの閲覧という特性上、実際の色目と多少異なります。

以上、『チャックパックFPP 資材のカスタマイズ』は終わりです。
