形状と資材カスタマイズ

投稿:2013年07月01日|更新:2017年06月16日

ファスナーパックMP

  • 形状(横・縦サイズ・マチサイズ)
  • 資材カラー(ファスナー・スライダー・生地)

カスタマイズ内容をご説明!

1.形状のカスタマイズ

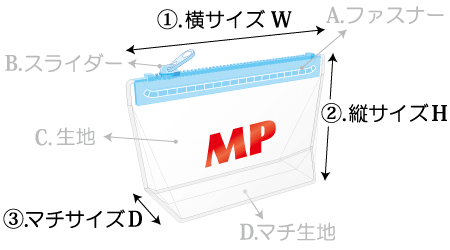

下図で示す①横サイズ②縦サイズ③マチサイズによって形状が決まります。

ファスナーパックMPを構成する形状

①.横サイズ

横サイズとは、下図に示すように溶着部を含むケースの端から端までの大きさを表します。(※灰色は溶着部:2mm)

横サイズ寸法表記

選べる横サイズ

120(100L,K=84) / 130(110L,K=94)
140(120L,K=104) / 150(130L,K=114)
160(140L,K=124) / 170(150L,K=134)
180(160L,K=144) / 190(170L,K=154)
200(180L,K=164)(単位:mm)

横サイズによりファスナー長さが決まります。

カッコ内「L」はファスナー長さ・「K」は開口長です。

ファスナー長さと開口長

ファスナー長さ

ファスナー長さL

ファスナー開口長

開口長K

例えば、ケース横サイズWを180mmにすると、
ファスナーの長さは:160L・開口長:144mmとなります。
内容物がゆったり入るファスナー長(ケース横サイズ)をご選定下さい。

②.縦サイズ

縦サイズとは、下図に示すようにファスナー上部からケースの溶着部を含むケース底端までの大きさを表します。(※灰色は溶着部:2mm)

縦サイズ寸法表記

選べる縦サイズ

100 / 105 / 110 / 115 / 120 / 125 / 130 / 135 / 140 / 145 /
150 / 155 / 160 / 165 / 170 / 175 / 180 / 185 / 190 / 195 /
200 (単位:mm)

ファスナー上部から内容物上部までの長さH'(下図参照)をゆったり見て下さい。
H'の推奨サイズは、20mm~25mm以上です。
ファスナー上部から内容物上部までの長さH'

③.マチサイズ

マチとは、下図に示すようにケース底部の奥行き「D」を表します。その奥行きサイズの大きさがマチサイズです(溶着部は含みません)。(※灰色は溶着部:2mm)

マチサイズ
マチサイズ 拡大図

選べるマチサイズ

18 / 20 / 22 / 25 / 28 / 30 / 32 / 35 (単位:mm)

マチ横サイズの計算方法

マチ横サイズとは、下図で示す「m」を表します。「m」は、ケース横サイズ「W」とマチサイズ「D」によって決まります。

その計算式は、「m=W-D」です。

マチを畳んだ状態

マチを畳んだ状態

マチを開いた状態

マチを開いた状態

基本的にマチ横サイズ「m」が内容物の横サイズになり、マチサイズ「D」が内容物の奥行きサイズになります。 ※選定時は、少し大きめにサイズを選定して下さい。

※ケースサイズには許容範囲を設けております。許容範囲については「寸法と許容範囲」をお読みください。

2.資材のカスタマイズ内容

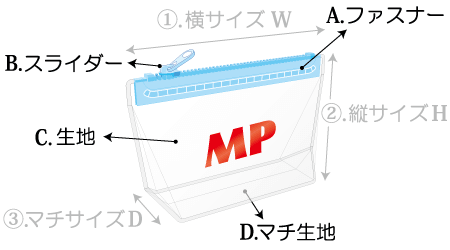

下図に示すA.ファスナーB.スライダーC.生地D.マチ生地によって、ケースのカラーと風合い(生地の厚み)が決まります。

ファスナーパックMPを構成する資材

A.ファスナー

ファスナーとは

ファスナーパックMPのファスナーとは、3Cコイルファスナーを表します(図1参照)。ファスナーの両端には止め具がついており、塩ビ生地が溶着できるようコーティングされたファスナーのことです。

3Cコイルファスナー

選べるファスナーカラー

白・桃・青・緑・黄・赤・黒の7色から選べます。

PVC用ファスナーカラー
どの色でも価格は同じですが、色目によっては納期が必要な場合がございます。

※ポリエステル樹脂を使用した3Cコイルファスナーです。
※スライダー短引き手と長引き手の組み合わせは、お好みで選択して下さい。

※注意:資材単体での販売はいたしておりません。
※注意:上記画像は、パソコンでの閲覧という特性上、実際の色目と多少異なります。

B.スライダー

B-1.選べるスライダー形状

形状は、短引き手(N32)と長引き手(N36)の2種類から選べます。

スライダー短引き手桃

短引き手(N32)

スライダー長引き手桃

長引き手(N36)

長引き手より、短引き手の方が安価です。

B-2.選べるスライダーカラー

スライダーカラーは、白・桃・青・緑・黄・赤・黒の7色から選べます。

短引き手(N32)

短引き手スライダー

長引き手(N36)

長引き手スライダー
どの色でも形状が同じなら価格は同じになります。

※スライダーは、金属製でカラーメッキが施されております。

※注意:資材単体での販売はいたしておりません。
※注意:上記画像は、パソコンでの閲覧という特性上、実際の色目と多少異なります。


※スライダーの寸法については「スライダー概算寸法図」をお読みください。

C.D.生地・マチ生地

「ファスナーパックMP」は、1枚の生地から構成されております。

ファスナーパックMP 構成する資材

生地は、厚み・透明(半透明)・カラーがカスタマイズできます。

ファスナーパックMP 選択可能生地

C-1.選べる生地の厚み

0.2mm厚と0.3mm厚が選べます。

生地の厚みによって、ケースの風合いが決まります。
厚みが増すほどしっかりしたケースに感じ、高級感が出ます。

生地厚み測定

生地厚み測定

  • 高級感のあるケースをご希望なら0.3mm厚!
  • ケース価格を安くしたいなら0.2mm厚!
  • 短納期をご希望なら0.2mm厚!

生地の厚みは内容物(商品)の価値に合わせて選定することをお勧めします。

※例えば、売値が5,000円の商品に0.2mm厚の生地を使用したケースを用いると、手に持った時ちょっと安っぽさを感じることがございます。

C-2.選べる透明と半透明(梨地)!

透明生地と半透明生地(梨地生地:なしじきじ)が選べます。

塩化ビニール

塩化ビニール 透明生地写真

透明生地写真

塩化ビニール 梨地生地写真

梨地生地写真

透明生地とは、言葉通り透明で内容物が良く見えます。

梨地生地とは、すりガラスのようなイメージの半透明(透明生地に梨の柄が入った生地)です。内容物がうっすら見えますよ♪
また、透明生地を使用するより少し高級感がUPします。

ケースを透明にしたい場合(カラー無し)は、見積依頼フォームの生地リストを「透明・色無し」にして下さい。

ケースを透明にしたい場合

ケースを透明にしたい場合

内容物を薄っすら見せたい場合(カラー無し)は、見積依頼フォームの生地リストを「梨地・色無し」にして下さい。

内容物を薄っすら見せたい場合

内容物を薄っすら見せたい場合


※注意:上記カラーは、メーカー都合により、廃盤になることもございます。
※注意:資材単体での販売はいたしておりません。
※注意:上記画像は、パソコンでの閲覧という特性上、実際の色目と多少異なります。

以上、『ファスナーパックMP 資材のカスタマイズ』は終わりです。
